一、GC锅炉给水离心泵产品概述:
GC型锅炉给水泵为卧式单吸多级分段式离心泵,主要用于锅炉给水,所以又名锅炉给水泵。
该系列锅炉给水泵适于输送温度低于110°C的清水或物理化学性质类似于水的无腐蚀性的其他液体,广泛用于工矿企事业单位的锅炉给水和城市生活供水。

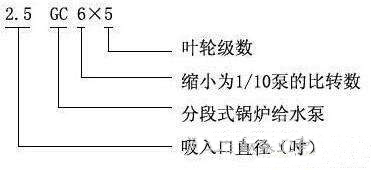

二、GC锅炉给水离心泵型号:
三、GC锅炉给水离心泵产品特点:
1、GC型水泵为多级分段式,1-1/2GC-4GC四个型号的进出口分别在进水段和出水段上,均垂直向上,其扬程可根据使用需要而增减水泵级数.水泵装配良好与否,对性能影响很大,尤其是各个叶轮的出口与导翼进口之相对位置,每吸叶轮的吐出口中心必须对准导翼的中心,其中稍有念头即将使用水泵的流量减少,扬程降低,效率差,帮在检修后装配时务必注意,若有偏差必须调整。
2、GC型水泵的主要零件有轴、轴套、进水段、叶轮、导翼、密封环、中段、出水段、平衡环、平衡盘、尾盖。
3、进水段、中段、出水段及尾盖均为铸铁制成,共同形成泵的工作室。
4、叶轮为铸铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必须存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。
5、轴为优质碳素钢制成,中间装有叶轮,用键、轴套和轴套螺母固定在轴上。轴的一端按装联轴器部件,与电机直接联接。从转动方向看时,泵轴为顺进针方向旋转。
6、密封环为铸铁制成,防止水泵中高压水漏回进水部分,分别固定在进水段与中段之中,为易损件,磨损后可用备件更换。
7、平衡环为铸铁制成,固定在出水段上,它与平衡盘共同组成平衡装置。
8、平衡盘为耐磨铸铁制成,装在轴上,位于出水段与尾盖之间,平衡轴向力。
9、轴套为铸铁制成,位于两填料室处,作固定叶轮和保护泵轴之用。为易损件,磨损后可用备件更换。
10、轴承是用单列向心球轴承,采用钙基黄油润滑。
11、填料密封由进水段和尾盖上的填料室,填料压盖,填料环及填料等组成,少量高压水流入填料室中起水封作用。填料的松紧程度必须适当,不可压的太紧,也不可太松,以液体能一滴一滴地渗出为准。如果填料太紧,轴套容易发热同时耗费功率。填料太松,由于液体流失要降低水泵效率。
四、GC锅炉给水离心泵适用范围:
GC锅炉给水离心泵特别适用于锅炉给水,也可广泛应用于压力容器供水、热水循环、高层建筑给水、农田灌溉、消防增压、水力冲洗、食品、酿造、医药、化工、水产养殖、环境保护、化工工艺流程及机床配套等各行业,作为给水排水的动力设备。
六、GC锅炉给水离心泵性能参数:
序号 |
型号 |
级数 |
流量 |
扬程
m |
功率
KW |
转速
r/min |
m3/h |
L/S |
1 |
1.5GC-5 |
2 |
6 |
1.67 |
46 |
3 |
2900 |
2 |
3 |
69 |
4 |
3 |
4 |
92 |
5.5 |
4 |
5 |
115 |
7.5 |
5 |
6 |
138 |
7.5 |
6 |
7 |
161 |
7.5 |
7 |
8 |
184 |
11 |
8 |
9 |
207 |
15 |
9 |
2GC-5 |
2 |
10 |
2.78 |
64 |
7.5 |
2900 |
10 |
3 |
96 |
11 |
11 |
4 |
128 |
15 |
12 |
5 |
160 |
15 |
13 |
6 |
192 |
18.5 |
14 |
7 |
224 |
22 |
15 |
8 |
256 |
30 |
16 |
9 |
288 |
30 |
17 |
2.5GC-6 |
2 |
20 |
5.56 |
54 |
7.5 |
2900 |
18 |
3 |
81 |
11 |
19 |
4 |
108 |
15 |
20 |
5 |
135 |
18.5 |
21 |
6 |
162 |
22 |
22 |
7 |
189 |
30 |
23 |
8 |
216 |
30 |
24 |
9 |
248 |
37 |
七、GC锅炉给水离心泵订货询价须知:
1、产品名称与GC锅炉给水离心泵型号
2、GC锅炉给水离心泵口径
3、GC锅炉给水离心泵扬程m
4、GC锅炉给水离心泵流量
5、GC锅炉给水离心泵电机功率(KW)
6、GC锅炉给水离心泵转速(r/min)
7、GC锅炉给水离心泵电压〔V〕
8、GC锅炉给水离心泵吸程(m)
9、GC锅炉给水离心泵是否带附件以便我们的为您正确选型。
10、若已经由设计单位选定我公司的GC锅炉给水离心泵产品型号,请按GC锅炉给水离心泵型号直接向销售部订购。
11、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数;
