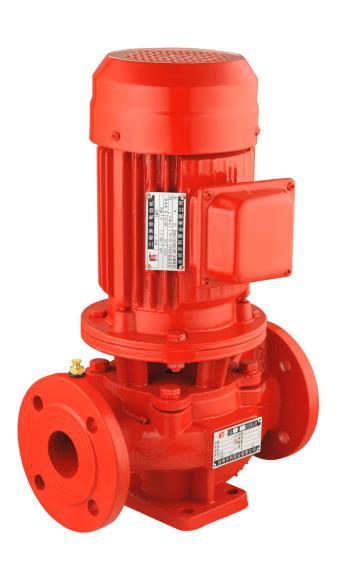

一、XBD-ISG型立式消防泵型号含义：



二、XBD-ISG型立式消防泵产品特点：


    1、泵结构紧凑、体积小、外形美观，其立式结构决定安装占地面积小，其重心重合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。
　2、泵吸入口和吐出口均水平方向，简化了管路的连接。
　3、多级式可根据需要，吸入口和吐出口可安装成同方向或90。、180。、270。几个不同方向以满足不同的连接场合。
　4、泵压力可根据需要增减水泵级数并切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具有的。
　5、泵转子具有较小的绕度，运行平稳、振动小、噪音低、使用寿命长。




三、XBD-ISG型立式消防泵使用范围：


    XBD—ISG型消防泵主要用于消防系统管道增压送水。也可适用于工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合。


四、XBD-ISG型消防泵使用条件：


    1、XBD-ISG型单吸单级消防泵由电机和泵两部分组成，泵和电机同轴，泵结构包括泵体、叶轮、泵盖、机械密封等到部件组成。

    2、泵进、出口在同一水平轴线上，且口径规格相同，装卸极为方便，占地面积小。泵设有安装底座便于安装，增加泵运行稳定性。

    3、泵密封采用机械密封，具有密封可靠，无泄漏的特点。泵的轴向力由叶轮设平衡环来进行平衡、泵的进出口法兰按1.6MPa压力设计，管路配套方便。


五、XBD-ISG型消防泵参数型号：



型号	口径	流量	压力	转速	电机功率	效率	必需蚀余量	重量
		(L/S)	(MPa)/div>	(r/min)	(kw)	(%)	(M)	Kg
XBD3.2/5-65ISG	65	5	0.32	2900	4	63	2.5	75
XBD5/5-65ISG	65	5	0.5	2900	7.5	58	2.5	107
XBD8/5-65ISG	65	5	0.8	2900	15	50	2.5	180
XBD12.5/5-65ISG	65	5	1.25	2900	30	40	2.5	320
XBD3.2/10-80ISG	80	10	0.32	2900	7.5	69	3	105
XBD5/10-80ISG	80	10	0.5	2900	15	65	3	175
XBD8/10-80ISG	80	10	0.8	2900	22	57	3	240
XBD12.5/10-80ISG	80	10	1.25	2900	37	54	3	355
XBD3.2/25-100ISG	100	25	0.32	2900	15	74	4.5	191
XBD5/25-100ISG	100	25	0.5	2900	22	72	4	245
XBD8/25-100ISG	100	25	0.8	2900	37	67	4	345
XBD12.5/25-100ISG	100	25	1.25	2900	75	66	4	689
XBD3.2/40-125ISG	125	40	0.32	2900	22	76	4	265
XBD5/40-125ISG	125	40	0.5	2900	37	75	5.5	395
XBD8/40-125ISG	125	40	0.8	2900	55	73	5	580
XBD12.5/40-125ISG	125	40	1.25	2900	90	70	5	790
XBD3.2/5-150ISG	150	50	0.32	1480	30	76	3.5	410
XBD5/50-150ISG	150	50	0.5	1480	45	73	3.5	490
XBD3.2/100-200ISG	200	100	0.32	1480	55	78	3.5	417
XBD5/100-200ISG	200	100	0.5	1480	75	77	3.5	498
