一、XBD-LG多级单吸消防泵产品概述：

    XBD-LG型多级单吸消防泵供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统增压送水，也可用于厂矿给排水。输送液体的流量范围为：5-80L/S，压力范围为：0.2-2.25MPa，配套功率范围为：1.5－200ＫＷ，口径范围为：Φ50-Φ200mm

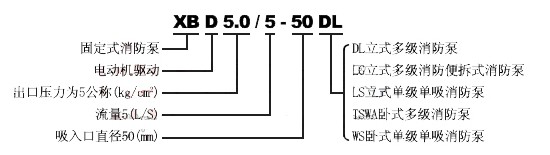

二、XBD-LG多级单吸消防泵型号：




三、XBD-LG多级单吸消防泵特点：


    1、泵结构紧凑、体积小、外形美观,其结构决定安装占地面积小,如加上防护罩可置于户外使用。
　2、叶轮直接安装在电机轴上,从而保证泵的同心度,因而增强了泵的运行稳定性和延长泵的使用寿命。
　3、轴封采用机械密封或机械密封的组合,采用优质的质合金密封环,增强了密封的耐磨性能有效地延长寿命。
　4、安装检修方便,无需拆动管路系统。泵进口和出口为相同口径,简化了管路的连接。
　5、可根据流量和扬程的需要采用泵的串、并联运行方式。
　6、可根据需要,吸入口和吐出口可安装成0°、90°、180°、270°几个不同方向以满足不同的连接场合。
　7、泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足,而不改变安装占地面积。


四、XBD-LG多级单吸消防泵结构说明：


    1、泵结构紧凑，体积小，外形美观，占地面积小，节省建筑费用；
    2、泵的吸入口和出水口在同一中心线上，简化管路的连接；
　3、根据实际情况，泵的进出口可装配成90°、180°、270°不同的方向；
　4、根据实际情况，泵的出口可装配成1~5个出口，以满足同一台泵上获得不同的扬程；


五、XBD-LG多级单吸消防泵型号参数表：



型号	级数	流量	扬程	转速	电机功率	效率	重量	必需汽蚀余量	外形尺寸
		(m3/h)	(M)	(r/min)	(kw)	(%）	Kg	（NPSH）r(m)	H	H2
XBD2.0/0.8-25LG	2	2.4 3 4.7	20	2900	0.75	38 42 44	70	2.0	630	180
XBD3.0/0.8-25LG	3		30		1.1		74	2.0	670	220
XBD4.0/0.8-25LG	4		40		1.5		85	2.0	740	260
XBD5.0/0.8-25LG	5		50		1.5		89	2.0	780	300
XBD6.0/0.8-25LG	6		60		2.2		100	2.0	845	340
XBD7.0/0.8-25LG	7		70		2.2		104	2.0	885	380
XBD8.0/0.8-25LG	8		80		2.2		108	2.0	925	420
XBD9.0/0.8-25LG	9		90		2.2		112	2.0	965	460
XBD10.0/0.8-25LG	10		100		3		125	2.0	1040	500
XBD11.0/0.8-25LG	11		110		3		129	2.0	1080	540
XBD12.0/0.8-25LG	12		120		4		145	2.0	1140	580
XBD13.0/0.8-25LG	13		130		4		149	2.0	1080	620
XBD14.0/0.8-25LG	14		140		4		153	2.0	1220	660
XBD15.0/0.8-25LG	15		150		4		157	2.0	1260	700
